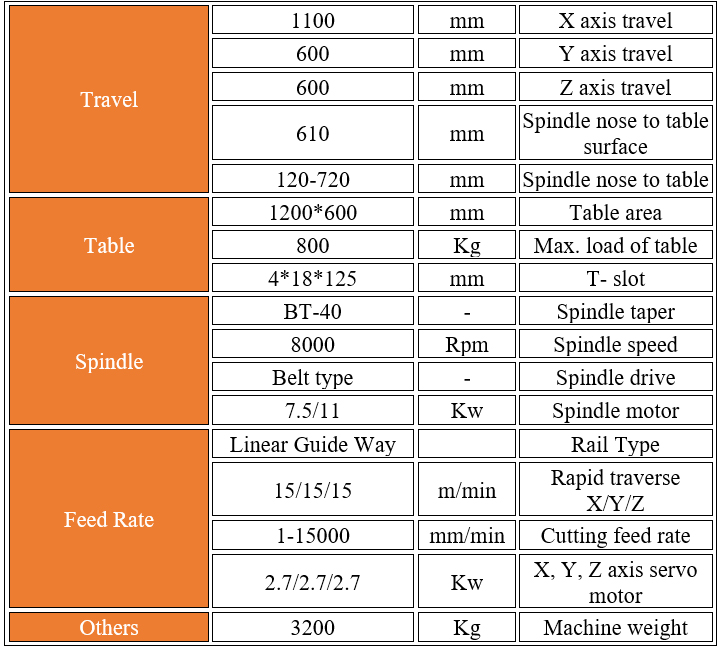

مشخصات دستگاه فرز VMC I-CAT 1160 ساخت کنترل افزار

دستگاه فرز I-CAT 1160 یکی دیگر از محصولات نوین و با کیفیت شرکت کنترل افزار تبریز میباشد که حاصل تلاش تیم تحقیق و توسعه و فنی مهندسی مجموعه است . به صورت کامل طراحی و ساخت و مونتاژ تولید داخل میباشد .

دستگاه فرز I-CAT 1160 جزو ماشین آلات با تکنولوژی بالا و هایتک بوده و تولید داخلی میباشد که مورد حمایت و تایید معاونت علمی و فناوری رئیس جمهوری است .

دستگاه فرز I-CAT 1160 جهت ماشین کاری قطعات با قابلیت افزودن محور 4 و 5 در کل 3+2 محور حرکتی میباشد که سرعت حرکت هر سه محور 38 متر بر دقیقه با نوع ریل های حرکتی ریل و واگن (LINEAR) است .

برای ایجاد قابلیت افزودن محور 4 و 5 در دستگاه فرز CNC همچنین ایجاد صلبیت و عدم ارتعاش حین ماشینکاری با سرعت بالا و با وزن حدود 900کیلوگرم , عواملی مانند ابعاد دستگاه و تعادل بین کورس حرکتی محورها و فاصله مرکز اسپیندل یعنی ابزار ماشینکاری با نقطه ثقل استراکچر و ارتباط این عوامل با محل نشیمنگاه دستگاه روی زمین و وزن آن در طراحی دستگاه فرز CNC مد نظر گرفته شده است.

با توجه به اینکه ارتفاع ستون از سطح زمین بالاتر میباشد پهنای ریل کلگی در راستای محور Z ، فاصله ریلها و همچنین فاصله مرکز اسپیندل از ستون عواملی هستند که در جابجایی دفورم شدن ستون حین ماشینکاری تاثیر میگذارد لذا با انتخاب کورس محور Y مرتبط میباشدکه تمامی موارد بالا طی طراحی تحلیل و محاسبه شده است.
همچنین نوع ریب بندی و شبکه بندی داخل ستون و میز کار از عوامل مهمی جهت ایجاد صلبیت در دستگاه بوده که حین طراحی با آنالیزهای متفاوت بررسی و طراحی شده است.

مدل ستون دستگاه فرز I-CAT 1160 از نوع A Type میباشد و با پهنای پایه ستون با نسبت 85% و پایه نشیمنگاه با نسبت یک به یک طول کورس محور X طراحی شده است.
در مرحله مونتاژ به دست آوردن توازی و تعامد محورها جزو پیچیده ترین و زمانگیرترین بخش های تولید می باشد که این مجموعه در شابرزنی و مونتاژ درحصول نتیجه مطلوب توانایی چشمگیری دارد.

از مواردی مهم در دقت دستگاه ایتم های تکرار پذیری (Repeatability) و موقعیت یابی (Positioning) میباشد که توسط دستگاه لیزر و بالبار تست اندازه گیری و ثبت میگردد. نتایج حاصل از تست ها از قبیل بک لش استاتیک و دینامیک اندازه گیری و در پارامترها اصلاحی وارد کرده و تست ماشینکاری طبق استاندارد جهانی انجام و کنترل ابعادی میگردد.
