راه اندازی صحیح اسپیندل موتور

راه اندازی صحیح اسپیندل موتور ، اسپیندل موتور(spindle Motor) یکی از اجزای اصلی دستگاه های سی ان سی CNC می باشد که وظیفه آن براده برداری ، سوراخ کاری ، حکاکی بر روی قطعه کار است . استفاده اسپیندل موتور در صنایع مختلف از جمله سی ان سی چوب ، سی ان سی شیشه ، سی ان سی تراش ، سی ان سی سنگ و … باعث ورود برندهای مختلف از این نوع موتور ها به داخل کشور شده است و از آن صرفا بعنوان یک قطعه مورد استفاده در CNC استفاده نمی شود.

راه اندازی صحیح اسپیندل موتور ، راه اندازی صحیح اسپیندل موتور در دستگاه‌های سی ان سی، نیازمند تنظیم دقیق پارامترهای درایو است. این پارامترها، عملکرد، سرعت، گشتاور و ایمنی موتور را کنترل می‌کنند. در این مقاله، به بررسی مهم‌ترین پارامترهای درایو برای راه اندازی اسپیندل موتور می‌پردازیم:

1. ولتاژ و فرکانس نامی:

ولتاژ نامی (Rated Voltage): این پارامتر، ولتاژ مورد نیاز برای عملکرد صحیح موتور را مشخص می‌کند. باید با ولتاژ منبع تغذیه و مشخصات اسپیندل موتور مطابقت داشته باشد.
فرکانس نامی (Rated Frequency): این پارامتر، فرکانس مورد نیاز برای عملکرد صحیح موتور را مشخص می‌کند. اسپیندل موتورها معمولاً فرکانس‌های بالایی دارند (مثلاً 400 هرتز).

2. جریان نامی (Rated Current):

این پارامتر، حداکثر جریان مجاز برای موتور را مشخص می‌کند. تنظیم صحیح این پارامتر، از آسیب به موتور در اثر جریان بیش از حد جلوگیری می‌کند.

3. سرعت نامی (Rated Speed):

این پارامتر، حداکثر سرعت چرخش موتور را مشخص می‌کند. باید با مشخصات اسپیندل موتور و نیازهای فرآیند برش مطابقت داشته باشد.

4. گشتاور نامی (Rated Torque):

این پارامتر، حداکثر گشتاور تولیدی توسط موتور را مشخص می‌کند. گشتاور کافی، برای برش مواد سخت و سنگین ضروری است.

5. حالت کنترلی (Control Mode):

درایوها معمولاً از حالت‌های کنترلی مختلفی مانند کنترل ولتاژ/فرکانس (V/F) و کنترل برداری (Vector Control) پشتیبانی می‌کنند. کنترل برداری، دقت و عملکرد بهتری را در سرعت‌های پایین و بارهای سنگین ارائه می‌دهد.

6. پارامترهای شتاب و کاهش سرعت (Acceleration/Deceleration):

این پارامترها، نرخ افزایش و کاهش سرعت موتور را کنترل می‌کنند. تنظیم صحیح آن‌ها، از آسیب به موتور و قطعه کار در اثر شتاب و کاهش سرعت ناگهانی جلوگیری می‌کند.

7. پارامترهای حفاظتی (Protection Parameters):

این پارامترها، حفاظت‌های مختلفی مانند حفاظت در برابر اضافه بار، اضافه ولتاژ، اضافه جریان و گرمای بیش از حد را فعال می‌کنند. تنظیم صحیح آن‌ها، از آسیب به موتور و درایو در شرایط نامطلوب جلوگیری می‌کند.

8. پارامترهای تنظیم خودکار (Auto-Tuning):

بسیاری از درایوهای مدرن، قابلیت تنظیم خودکار پارامترها را دارند. این قابلیت، فرآیند راه اندازی را ساده‌تر و سریع‌تر می‌کند.

نکات مهم در رابظه با راه اندازی صحیح اسپیندل موتور:

قبل از راه اندازی، حتماً دفترچه راهنمای درایو و اسپیندل موتور را مطالعه کنید.
تنظیم پارامترها را با دقت و مطابق با مشخصات موتور انجام دهید.
در صورت عدم اطمینان، از یک متخصص کمک بگیرید.

با تنظیم صحیح پارامترهای درایو، می‌توانید عملکرد بهینه و ایمن اسپیندل موتور را تضمین کنید.

اسپیندل موتور (Spindle Motor) نوعی موتور الکتریکی است که وظیفه‌ی چرخاندن محور (اسپیندل) را در ماشین‌آلات صنعتی، به‌ویژه در دستگاه‌های CNC، ماشین‌های تراش، فرز و سنگ‌زنی بر عهده دارد. این موتورها در واقع منبع اصلی نیروی چرخشی هستند که ابزار برش یا قطعه کار را می‌چرخاند.

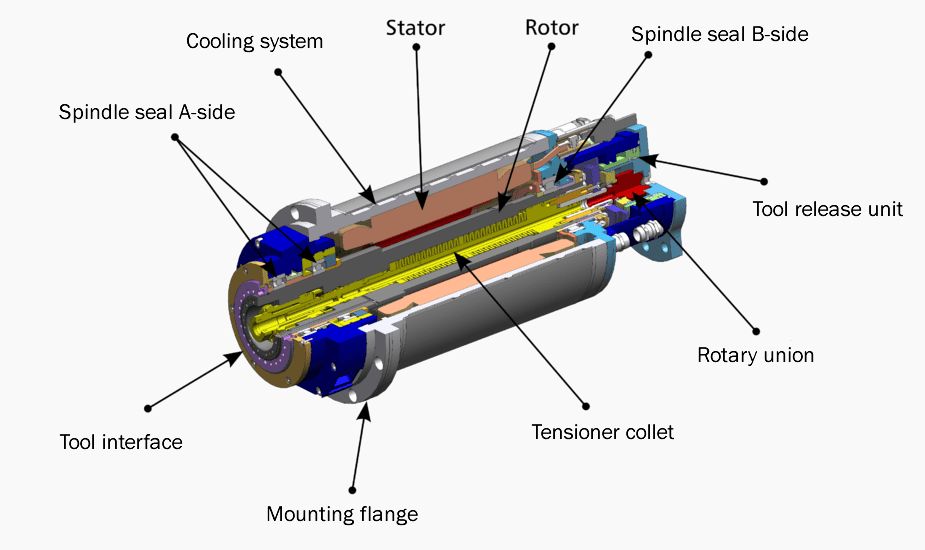

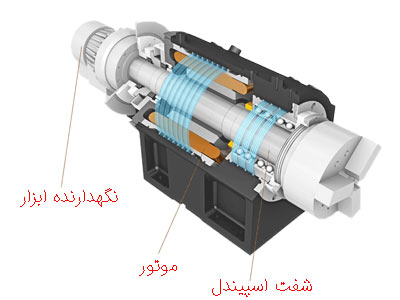

اجزای اصلی اسپیندل موتور:

موتور الکتریکی: که نیروی چرخشی تولید می‌کند.
شفت (محور): بخشی که ابزار یا قطعه روی آن نصب می‌شود.
بلبرینگ‌ها: برای کاهش اصطکاک و پشتیبانی از دوران دقیق.
کولینگ (خنک‌کاری): ممکن است با هوا یا آب انجام شود، مخصوصاً در سرعت‌های بالا.

انواع اسپیندل‌ها:

با موتور داخلی (Built-in Motor Spindle): موتور داخل خود اسپیندل تعبیه شده است.
با موتور کوپل‌شده (Belt-driven Spindle): موتور به‌وسیله‌ی تسمه و پولی به اسپیندل متصل است.
اسپیندل با موتور مستقیم (Direct Drive): موتور به صورت مستقیم به اسپیندل وصل شده و کارایی بالا دارد.
