ماشین‌های فرز CNC پنج محور
ماشین‌های فرز CNC پنج محور، یکی از پیشرفته‌ترین و پرکاربردترین ماشین‌آلات در صنایع مدرن هستند. در این ماشین‌ها علاوه بر سه محور خطی X، Yو Z، دو محور چرخشی دیگر نیز وجود دارد که امکان ماشین‌کاری قطعات با هندسه‌های پیچیده را فراهم می‌کند.
این قابلیت باعث شده است تا فرزهای پنج محور نقش کلیدی در صنایع هوافضا، خودروسازی، نفت و گاز، قالب‌سازی و تجهیزات دقیق داشته باشند.
ساختار و اصول عملکرد:
در ماشین‌های فرز پنج محور، کنترل حرکت ابزار نسبت به قطعه کار در پنج راستای متفاوت انجام می‌شود.
به‌طور معمول سه محور خطی برای جابه‌جایی ابزار یا قطعه کار و دو محور چرخشی برای تنظیم زاویه و جهت ماشین‌کاری به کار می‌روند.
این ترکیب باعث می‌شود سطوح پیچیده، گوشه‌های تیز و فرم‌های سه‌بعدی بدون نیاز به چندین بار بستن قطعه کار، تنها در یک مرحله ماشین‌کاری شوند.
انواع پیکربندی ماشین‌های پنج محور:
ماشین‌های فرز CNC پنج محور بسته به نحوه‌ی حرکت محورها به چند گروه اصلی تقسیم می‌شوند:

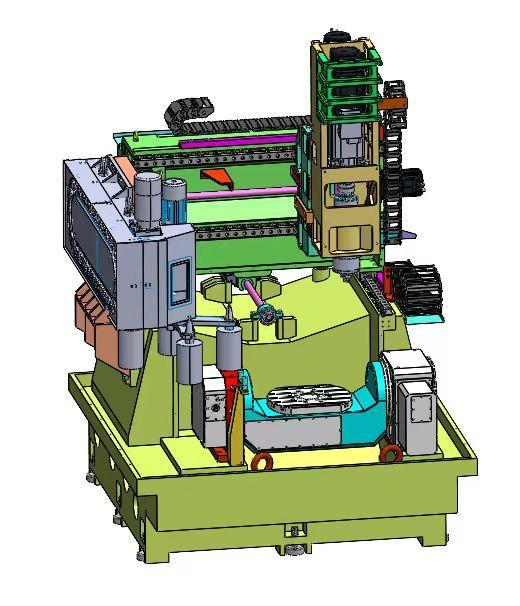

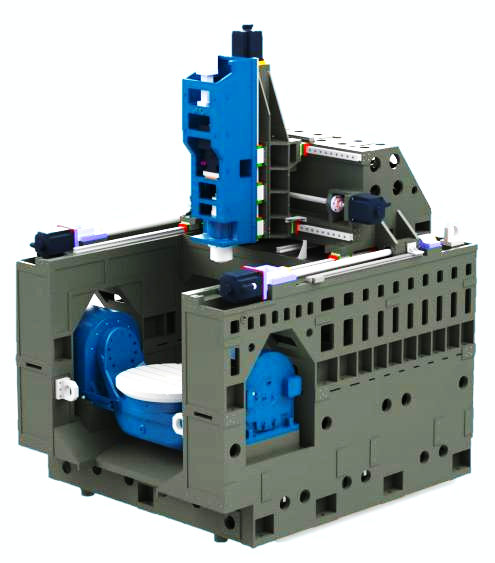

- مدل Table/Table: در این نوع، دو محور چرخشی روی میز دستگاه قرار دارند و قطعه کار می‌چرخد.

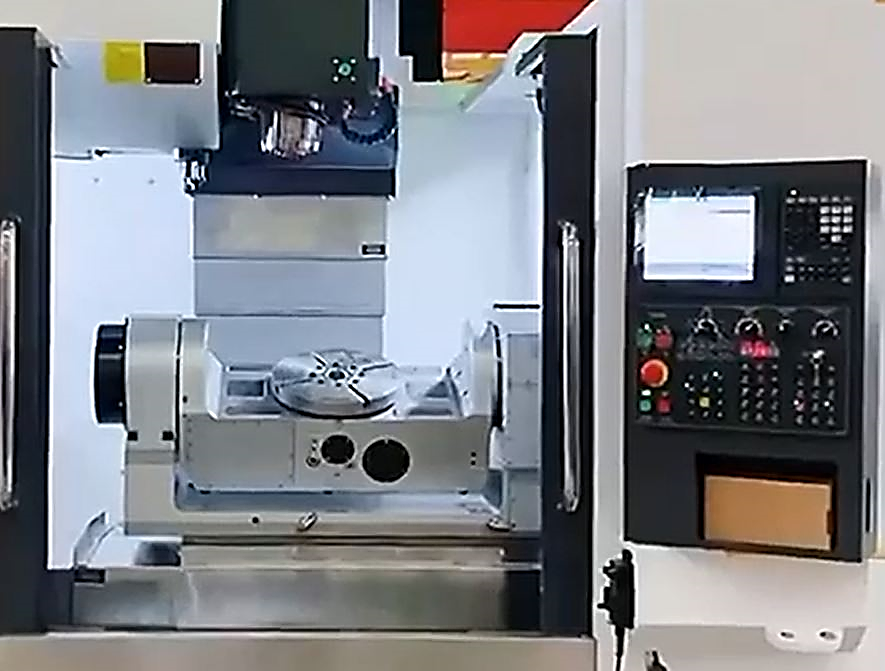

در این نوع ماشین آلات یا میز خود دستگاه گهواره است و یا روی میز دستگاه روتاری تیلنینگ نصب می شود .

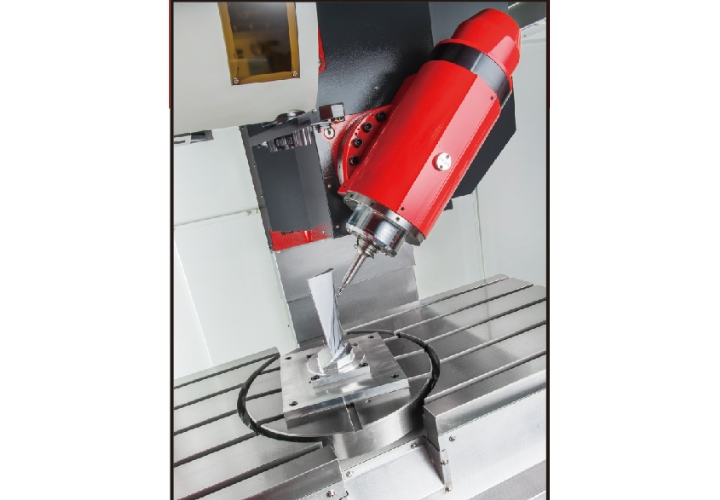

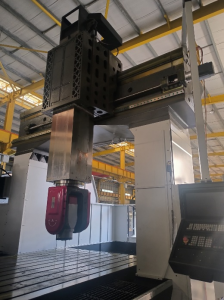

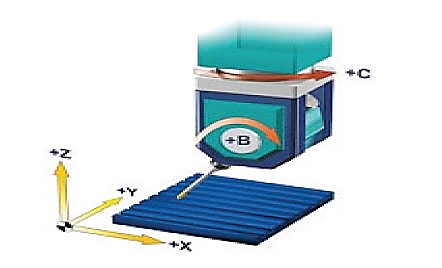

- مدل Head/Head: دو محور چرخشی روی اسپیندل تعبیه شده‌اند و ابزار نسبت به قطعه می‌چرخد.
- مدل Head/Table: یک محور چرخشی روی اسپیندل و دیگری روی میز قرار دارد که ترکیبی از دو حالت قبلی است.
هر پیکربندی مزایا و محدودیت‌های خاص خود را دارد و انتخاب آن وابسته به ابعاد قطعه، دقت مورد نیاز و نوع کاربرد است.
کاربرد و مزایای ماشین‌های فرز CNC پنج محور
ماشین‌های پنج محور معمولاً در دو حالت استفاده می‌شوند:
- موقعیت‌دهی (Positioning): در این حالت، ابزار در زوایای مختلف نسبت به قطعه تنظیم می‌شود اما ماشین‌کاری همزمان روی چند محور انجام نمی‌گیرد.
- کانتورینگ (Contouring): در این حالت، ابزار و قطعه به‌صورت همزمان در چند محور حرکت می‌کنند که برای ساخت پره‌های توربین، قالب‌های پیچیده، قطعات پزشکی و سطوح دقیق ایده‌آل است.
مهم‌ترین مزایای این ماشین‌ها عبارت‌اند از:
- کاهش تعداد مراحل بستن قطعه کار و افزایش دقت نهایی
- بهبود کیفیت سطح و افزایش عمر ابزار
- امکان ماشین‌کاری سطوح زاویه‌دار و اشکال پیچیده
- صرفه‌جویی در زمان و هزینه تولید
انتخاب ماشین مناسب
در انتخاب یک ماشین فرز پنج محور باید فاکتورهای فنی متعددی در نظر گرفته شود:

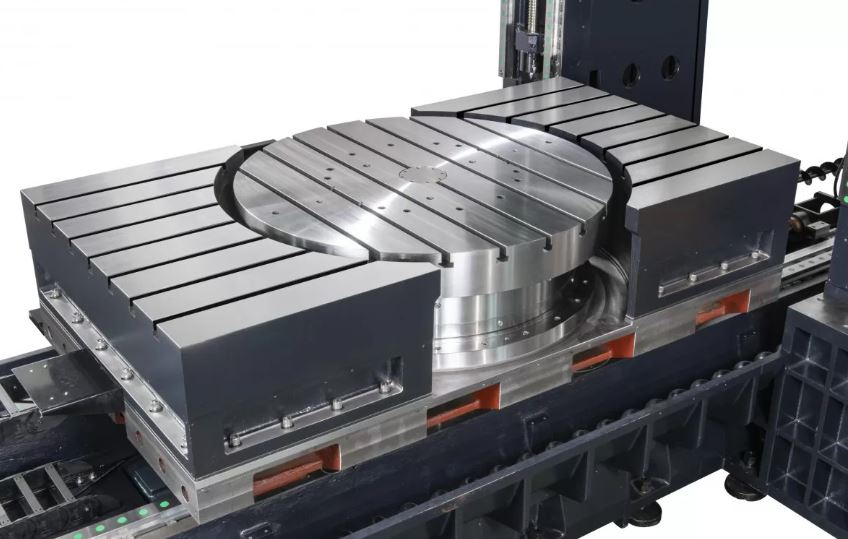

نوع کاربرد (قالب‌سازی، قطعه‌سازی یا تولید انبوه)، وزن و ابعاد قطعه کار، نوع اسپیندل (افقی یا عمودی)، وجود میز چرخشی (Rotary Table) و هد گردان (Rotary Head)،
و همچنین قابلیت تعویض خودکار ابزار (ATC) یا پالت (APC).
ترکیب صحیح این گزینه‌ها موجب افزایش راندمان و کاهش زمان آماده‌سازی در فرآیند تولید می‌شود.
نرم‌افزارهای CAD/CAM در ماشین‌های فرز CNC پنج محور
برای بهره‌گیری کامل از توانایی‌های فرز پنج محور، استفاده از نرم‌افزارهای حرفه‌ای CAD/CAM ضروری است.
در این نرم‌افزارها مدل سه‌بعدی قطعه طراحی شده و سپس مسیر حرکت ابزار (Toolpath) تعریف می‌شود.
در مرحله بعد، با استفاده از Post Processor مخصوص، مسیرهای حرکتی به کدهای G تبدیل می‌شوند تا دستگاه بتواند آن‌ها را اجرا کند.
استفاده از نرم‌افزارهای معتبر، به‌روزرسانی مداوم و تسلط اپراتور نقش زیادی در کیفیت ماشین‌کاری دارد.
نقش شرکت کنترل افزار تبریز در صنعت ماشین
شرکت کنترل‌افزار تبریز یکی از مجموعه‌های پیشرو در حوزه‌ی ماشین‌سازی و فناوری‌های CNC در کشور است که با تمرکز بر طراحی و تولید ماشین‌های دقیق صنعتی، نقش مهمی در توسعه‌ی صنعت ساخت و تولید ایفا کرده است.
در سال‌های اخیر، کنترل‌افزار تبریز با تولید ماشین‌های فرز پنج‌محور، گامی بزرگ در جهت بومی‌سازی فناوری‌های پیشرفته برداشت. فرزهای پنج‌محور از پیچیده‌ترین و دقیق‌ترین تجهیزات ماشین‌کاری محسوب می‌شوند که در صنایع هوافضا، قالب‌سازی، انرژی و تجهیزات پزشکی کاربرد دارند.
توانایی این شرکت در طراحی، تولید و کنترل نرم‌افزاری ماشین‌های پنج‌محور موجب شده تا بخش قابل توجهی از نیاز بازار داخلی به ماشین‌های پیشرفته، بدون وابستگی خارجی تأمین شود. همچنین کنترل‌افزار تبریز با بهره‌گیری از مهندسان متخصص، کنترلرهای به‌روز و نرم‌افزارهای مهندسی، توانسته کیفیت ماشین‌کاری و دقت محصولات را به استانداردهای جهانی نزدیک کند.
به‌طور کلی، حضور کنترل‌افزار تبریز در این حوزه، نشان‌دهنده‌ی بلوغ فنی صنعت ماشین‌سازی ایران و حرکت به‌سمت صنعت نسل چهارم Industry 4.0 است. این شرکت با ترکیب فناوری، نوآوری و تجربه، نقشی کلیدی در مسیر خودکفایی صنعتی و ارتقای توان رقابتی کشور در حوزه ماشین‌های CNC ایفا می‌کند.
